Was ein Fehler kostet, hängt kaum davon ab, was er ist sondern fast nur davon, wo er gefunden wird. Eine fehlerhafte Lotpastenposition, entdeckt Sekunden nach dem Druck, kostet einen Waschgang und einen neuen Druck. Dieselbe Ursache, entdeckt nach dem Reflowofen, kostet Nacharbeit an der fertigen Baugruppe. Entdeckt im Systemtest des Kunden, kostet sie eine Reklamation; im Feld ein Vielfaches davon. Diese Kostentreppe in der Qualitätslehre als Zehnerregel bekannt ist der eigentliche Grund, warum die Elektronikfertigung mit AOI und Röntgenkontrolle mehrstufig prüft. Es geht nicht darum, Fehler überhaupt zu finden. Es geht darum, sie an der billigsten Stelle zu finden.
Warum keine Technologie allein genügt
Jedes Prüfverfahren misst eine andere physikalische Signatur und ist für alles andere blind. Die Lotpasteninspektion vermisst Volumen und Form der gedruckten Depots, kann aber nichts über Bauelemente sagen, die noch gar nicht bestückt sind. Die Automatische Optische Inspektion beurteilt, was eine Kamera sehen kann: Anwesenheit, Polarität, Versatz, Beschriftung, die Geometrie sichtbarer Lötstellen. Die Röntgenprüfung wiederum bewertet Dichteunterschiede und erreicht damit Verbindungen, die unter Gehäusen verborgen liegen ist dafür aber langsamer und für viele Oberflächenmerkmale unempfindlich. Wer die Abdeckung seiner Prüfstrategie ernsthaft plant, arbeitet deshalb mit einer Matrix: Welche Fehlerart kann an welcher Station mit welcher Sicherheit erkannt werden? Die unbequeme Erkenntnis dieser Übung ist fast immer dieselbe es gibt Fehlerarten, die genau eine Station sicher erkennt, und es gibt Lücken, die keine Station schließt. Ein Beispiel für Ersteres: Ein deutlich zu geringes Pastenvolumen kann zu einer Lötstelle verlaufen, die nach dem Ofen optisch tadellos glänzt und dennoch kaum tragenden Querschnitt besitzt sichtbar war dieser Fehler exakt einmal, direkt nach dem Druck. Beides muss man wissen, bevor man sich auf seine Linie verlässt.
Sensoren an den Punkten ohne Wiederkehr
Sinnvoll platziert sind Prüfstationen dort, wo ein Prozessschritt Fehler unumkehrbar macht. Nach dem Pastendruck ist die Baugruppe zum letzten Mal trivial korrigierbar abwaschen, neu drucken, keine Spur bleibt zurück. Genau deshalb steht die SPI unmittelbar hinter dem Drucker und nicht irgendwo später. Nach der Bestückung, aber vor dem Ofen, lässt sich ein falsch gegurtetes oder verdrehtes Bauelement noch von Hand tauschen; eine Inspektion an dieser Position fängt Rüstfehler ab, bevor der Reflowprozess sie einlötet. Nach dem Ofen beurteilt die AOI das Ergebnis des Lötens, und für die Verbindungen, die dort niemand mehr sieht Ball Grids, Thermal Pads, übernimmt stichproben- oder merkmalsbezogen die Röntgenkontrolle. Jede Station steht also nicht zufällig an ihrem Platz, sondern unmittelbar hinter einem Punkt, ab dem Korrektur teurer wird.
In welcher Tiefe eine Linie dieses Raster ausbaut, ist eine Portfoliofrage: Sicherheitsrelevante Baugruppen rechtfertigen mehr Stationen als einfache Konsumelektronik. Einen guten Eindruck davon, wie solche Prüfverfahren für Elektronikbaugruppen in einer realen Prozesskette ineinandergreifen, vermittelt der Blick auf durchgängig ausgestattete Fertigungslinien, bei denen Inspektions- und Teststufen vom Pastendruck bis zur programmierten Endprüfung aufeinander aufbauen dort wird sichtbar, dass die Stufen keine Redundanz sind, sondern Arbeitsteilung.
Pseudofehler: das unterschätzte Betriebsproblem
Die Leistungsfähigkeit einer Prüfstrategie entscheidet sich nicht nur an dem, was sie findet, sondern auch an dem, was sie fälschlich meldet. Jeder Pseudofehler bindet einen Menschen an der Verifikationsstation, und die Wirkung ist tückisch kumulativ: Wer täglich hunderte Gutteile freigeben muss, entwickelt zwangsläufig eine Freigaberoutine und genau diese Routine übersieht irgendwann den echten Fehler im Strom der falschen Meldungen. Eine hohe Pseudofehlerrate macht die Inspektion also nicht nur teuer, sondern paradoxerweise unsicherer. Deshalb gehört die Pseudofehlerquote als eigene Kennzahl neben die Schlupfrate: Beide zusammen beschreiben, wie gut Prüfprogramme und Bauteilbibliotheken tatsächlich gepflegt sind. Ein Prüfprogramm ist nie fertig; es altert mit jedem neuen Bauelementelieferanten, dessen Gehäuse etwas anders glänzt als das des Vorgängers.
Messen statt urteilen

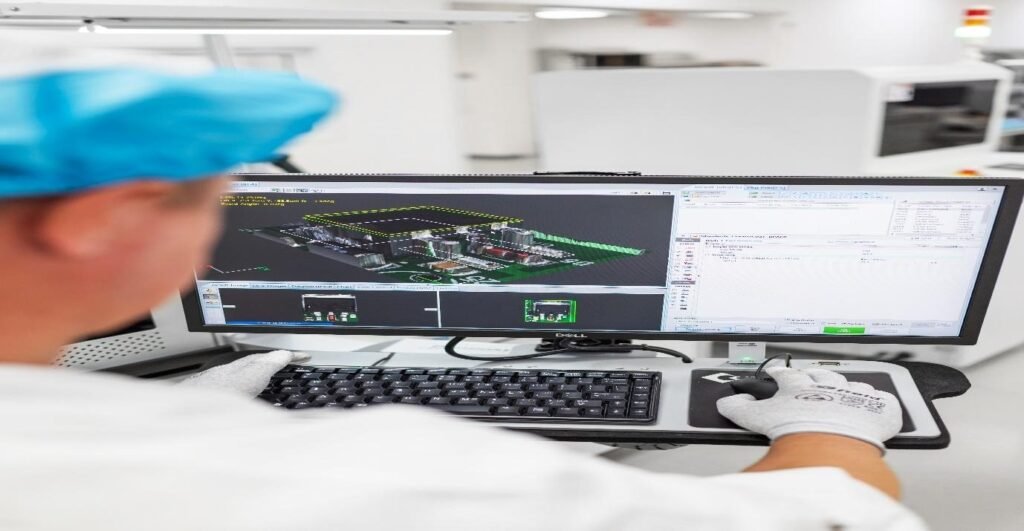

Der vielleicht wichtigste Wandel der letzten Jahre liegt darin, dass moderne 3D-Inspektionssysteme nicht mehr nur Gut-Schlecht-Urteile fällen, sondern Messwerte liefern: Pastenvolumen in Prozent des Sollwerts, Versatz in Mikrometern, Lotstellenhöhen, Koplanarität. Damit wird aus der Inspektion ein Netz von Messmitteln und aus der Qualitätssicherung statistische Prozessüberwachung. Auf Regelkarten geführt, zeigen diese Messwerte Drift, lange bevor ein Grenzwert verletzt wird. Ein Beispiel aus dem Fertigungsalltag: Über eine Schicht hinweg sinkt das mittlere Pastenvolumen einer Baugruppe langsam, aber stetig noch liegt jeder Einzelwert in der Toleranz. Die Trendanalyse schlägt trotzdem an; die Ursache ist eine zusetzende Schablonenunterseite. Der Reinigungszyklus wird angepasst, bevor die erste Baugruppe ausfällt. Das ist der Unterschied zwischen einer Linie, die Fehler findet, und einer Linie, die Fehler verhindert.
Dieselbe Datenbasis trägt die Ursachenanalyse. Weil jede Baugruppe über ihre Kennung mit den Messdaten aller Stationen verknüpft ist, lässt sich ein AOI-Befund nach dem Ofen rückwärts lesen: Wie sah das Pastendepot dieser Lötstelle aus, wie der Bestückversatz? Erst diese Verkettung macht aus Einzelbefunden ein Ursachenbild und aus der Fehlerstatistik eine Prioritätenliste für Prozessverbesserungen, gewichtet nach Häufigkeit und Kosten statt nach dem lautesten Einzelfall.
Die Rechnung heißt First Pass Yield
Ökonomisch bündeln lässt sich all das in einer einzigen Multiplikation. Besteht eine Baugruppe die Stationen einer Linie mit Einzelausbeuten von je 99 Prozent, liegt die Gesamtausbeute bei fünf Stationen nur noch bei rund 95 Prozent jede zwanzigste Baugruppe braucht einen Eingriff. Der First Pass Yield macht diese Multiplikation sichtbar und zeigt zugleich, wo investiert werden sollte: Die Station mit der schwächsten Einzelausbeute dominiert das Ergebnis. Wer seine Inline-Inspektion nur als Fehlerfänger versteht, verbessert diese Zahl nie; wer ihre Messdaten in Prozessänderungen übersetzt, hebt sie Monat für Monat.
Arbeitsteilung statt Wettbewerb
AOI gegen Röntgen, Inspektion gegen Test solche Vergleiche führen in der PCB Assembly in die Irre, weil sie Arbeitsteilung als Konkurrenz missverstehen. Jede Stufe kauft der nächsten Sicherheit ein: Die SPI hält dem Lötprozess die Druckfehler vom Hals, die AOI dem Röntgen die sichtbaren Trivialfälle, das Röntgen dem elektrischen Test die verdeckten Strukturfehler. Eine mehrstufige Qualitätssicherung ist darum kein Misstrauensvotum gegen den eigenen Prozess, sondern dessen Messsystem und am Ende eine schlichte Wirtschaftlichkeitsrechnung: Informationen über den Prozess sind an jeder Station billiger als der Fehler, den sie eine Station später verhindert hätten.
